產品介紹

靜止無功發生裝置(SVG)是無功補償領域新技術應用的代表。是以電壓源變流器為核心的電力系統補償裝置，基本原理就是利用可關斷大功率電力電子器件(如IGBT)組成自換相橋式電路，通過電抗器或變壓器并聯在電網上，實時采集電網電壓和電流，采用瞬時無功功率理論計算需要補償?shù)臒o功分量，運用SVPWM調制技術，調節橋式電路交流側輸出電壓的幅值和相位，即可以實現該電路快速吸收或者發出滿足要求的無功電流，實現快速動態調節無功的目的。作為有源型補償裝置，不僅可以跟蹤補償沖擊型負荷的沖擊電流，而且可以對諧波電流也進行跟蹤補償。

性能特點

實時跟蹤、動態補償

自動跟蹤補償電網無功波動，具有高度可控性和快速響應性，補償性能不受電網電壓波動影響，濾波特性不受系統阻抗的影響，村絕傳統電感和電容諧振放大諧波電流的危險。

全數字控制方式

實時檢測電網電壓、電流等參數，確保信號檢測和補償控制精確有效。同時具有7英寸全功能觸摸屏智能監控功能，實時監測系統運行狀態。

補償功能多樣化

可以同時治理電網的多種電能質量問題，消除零線諧波及不平衡，有效降低零地電壓，有效消除無功波動造成的電壓波動，避免用戶設備受到電壓波動和閃變的影響。

具備濾波功能

裝置能在補償無功功率的同時動態補償諧波?？舍槍?duì) 13次及以下頻段快速、精確濾波。徹底消除系統諧振風險，保障諧波功因指標達標，避免電力處罰。

運行安全可靠

保護可靠，通過軟件，硬件和冗余設計保證本裝置在故障情況下，可靠的從供電系統快速切除，同時設備過熱過載時，能自動限制在額定電流輸出。

結構緊湊美觀

60~480kvar全系列產品模塊化結構模式，可以壁掛，可以插拔，模塊單元具有體積小，效率高，可靠性高的特點。

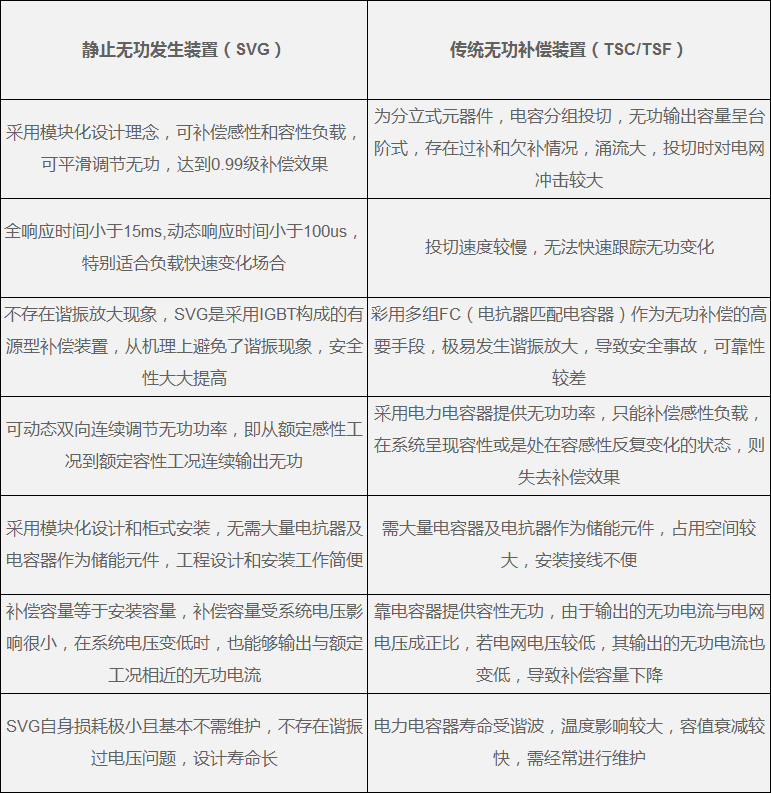

與傳統電容電杭補償產品對比

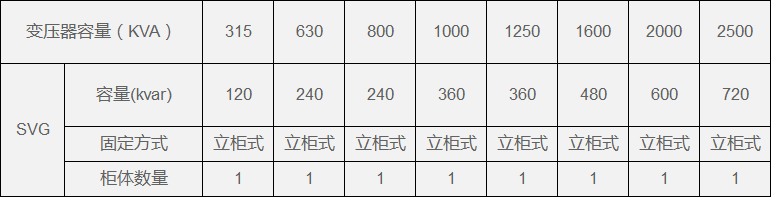

快速選型表

一般根據變壓器容量確定無功補償?shù)目側萘浚盒^(qū)住宅照明，按經驗無功補償容量占變壓器容量30%；工廠供電，按經驗無功補償容量占變壓器容量40-50%以上（注）；



注：針對諧波較大場合用戶還可選購SKAPF系列有源電力濾波裝置進行諧波治理；

型號說明

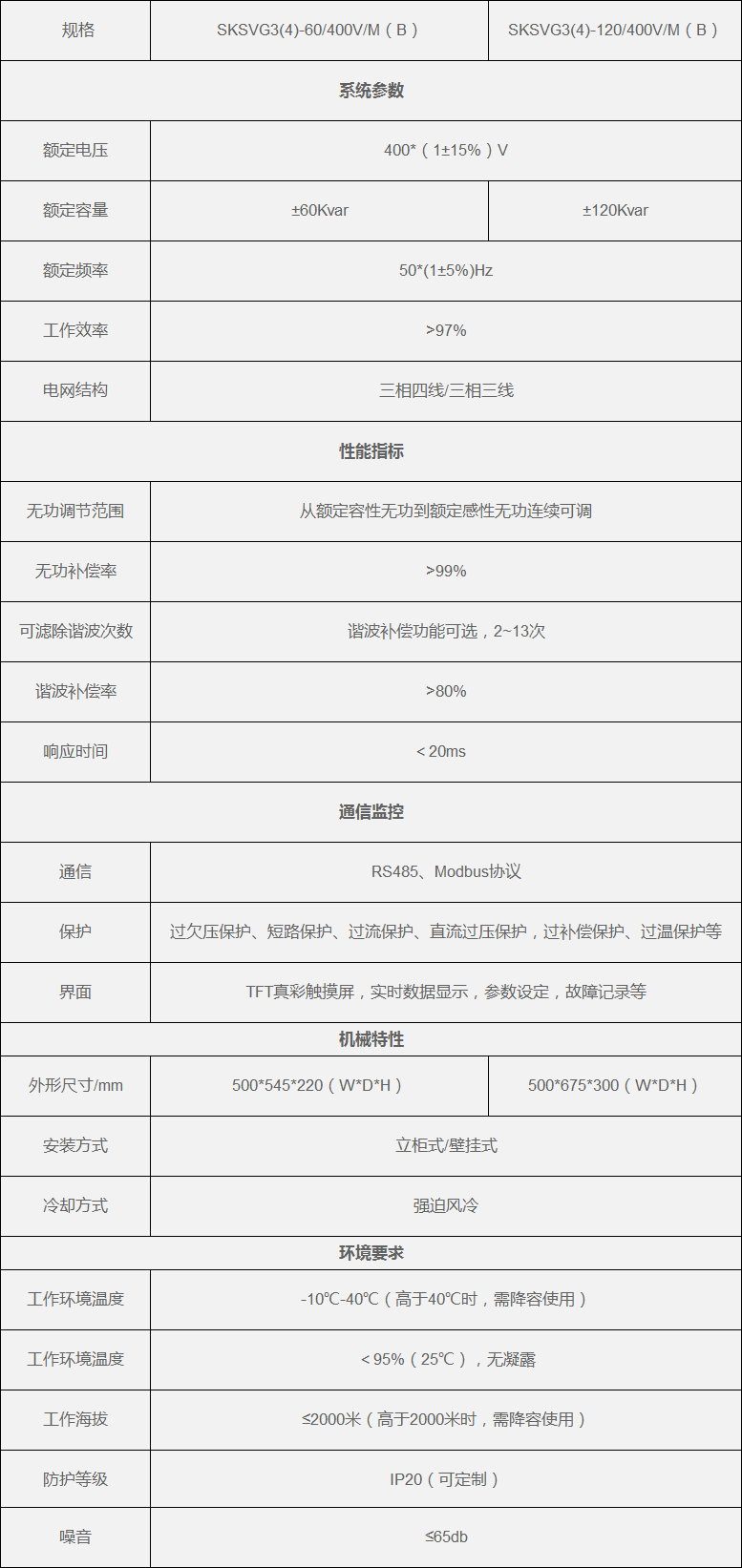

技術參數


注：提供內部模塊并聯立柜產品，單柜量大480Kvar,可以多柜并聯增容；
