有源電力濾波裝置

有源電力濾波裝置

2018-11-07 00:00:00
產品介紹

有源電力濾波裝置(APF)采用高頻電力電子開關PWM變流技術、高性能控制芯片和全控型電力電子器件,運用先進的控制理論和全數字控制方法,實時檢測電網中負載電流,快速分離出諧波電流分量,并根據諧波電流的大小產生控制指令,實時將大小相等、方向相反的補償電流注入到電網中,實現瞬時濾除諧波。同時還可以提供超前或滯后的無功電流,用于改善電網的功率因數和實現動態無功補償。

性能特點

穩定諧波濾除

選擇高速信號處理器,采用雙閉環控制技術,0.1ms動態響應速度,確保諧波檢測準確、濾除率高,同時濾波范圍廣,可同時濾除2次到50次的諧波電流;設備自身具有完善的保護體制和智能控制方法,可以自動監測各部分的運行狀況,并根據溫度自動限流,保證裝置長期穩定運;同時避免與用戶系統發生諧振,大限度保障用戶設備安全運行。

兼顧無功補償

在濾波同時,兼容大范圍的無功功率補償(感性和容性),采用諧波和無功補償?shù)膬?yōu)化策略,使用戶電能質量的治理達到優;可以與傳統的無源濾波補償裝置組合使用,獨特的控制算法確保二者之間完美的結合。

使用簡潔方便

顯示操作界面采用新型觸摸屏,操作簡單方便;顯示界面可以實時顯示電壓、電流、諧波等各參數;菜單設置靈活,可以選擇消諧模式、無功補償模式或諧波無功同時補償模式,通過軟件設定電流互感器變比及極性,根據需要設置目標功率因數以及輸出電流大小,并可以實時故障記錄和事件記錄。

無需進行復雜的電網分析,設計選型簡單,安裝和操作容易,進線方式靈活,可選擇頂部進線方式或底部進線方式,若選配特制的變壓器,可以應用于電壓等級更高的場合。

運行安全可靠

考慮嚴酷工業環境需求,器件均經嚴格篩選,核心部件都采購自國際知名廠家,四級電磁兼容設計,完善冗余保護措施,功率電路采用模塊結構,在實現標準化生產的同時提高了產品可靠性和可維修性。確保裝置能夠長期穩定運行。安裝和操作容易、維護簡單,并且濾波性能不受系統參數影響,可以對三相三線制/三相四線制電網進行諧波濾除。



技術優勢

?50~480A全系列產品標準化模塊、機柜兩種結構模式

?諧波、無功及不平衡負載三種補償模式

?大于97%工作效率,系統損耗小

?同時濾除2~50次諧波,也可選擇特定次數諧波濾除

?響應時間<100μs,全響應時間<10ms(1/2周波)

?快速FFT及瞬時無功等五種算法模式

?7英寸全功能觸摸屏監控系統

?自動限流運行與全面的故障保護功能

?可以實現不同型號有源電力濾波器無限并聯

?可以源側及負載側進行CT安裝檢測,自動適應CT相序和方向

?保護可靠---通過軟件,硬件和冗余設計保證裝置在故障情況下,可靠的從供電系統快速切除

?自動補償變化的諧波---具有高度可控性和快速響應性,補償性能不受系統頻率和阻抗的影響

?全數字化控制方式---DSP高速檢測和運算,確保諧波檢測和補償控制精準有效

?兼具智能監控功能---裝置運行參數,工作狀態一目了然,同時可擴展通訊接口

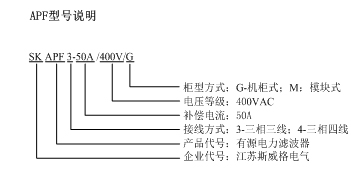

型號說明



適用范圍

有源電力濾波裝置(APF)主要用于電網中非線性負荷的用戶以及對電能質量要求嚴格的用戶。廣泛涉及電力、汽車、冶金、機械、化工、造紙、煤炭、造船、通訊、大型場館以及高層建筑等場所和行業。

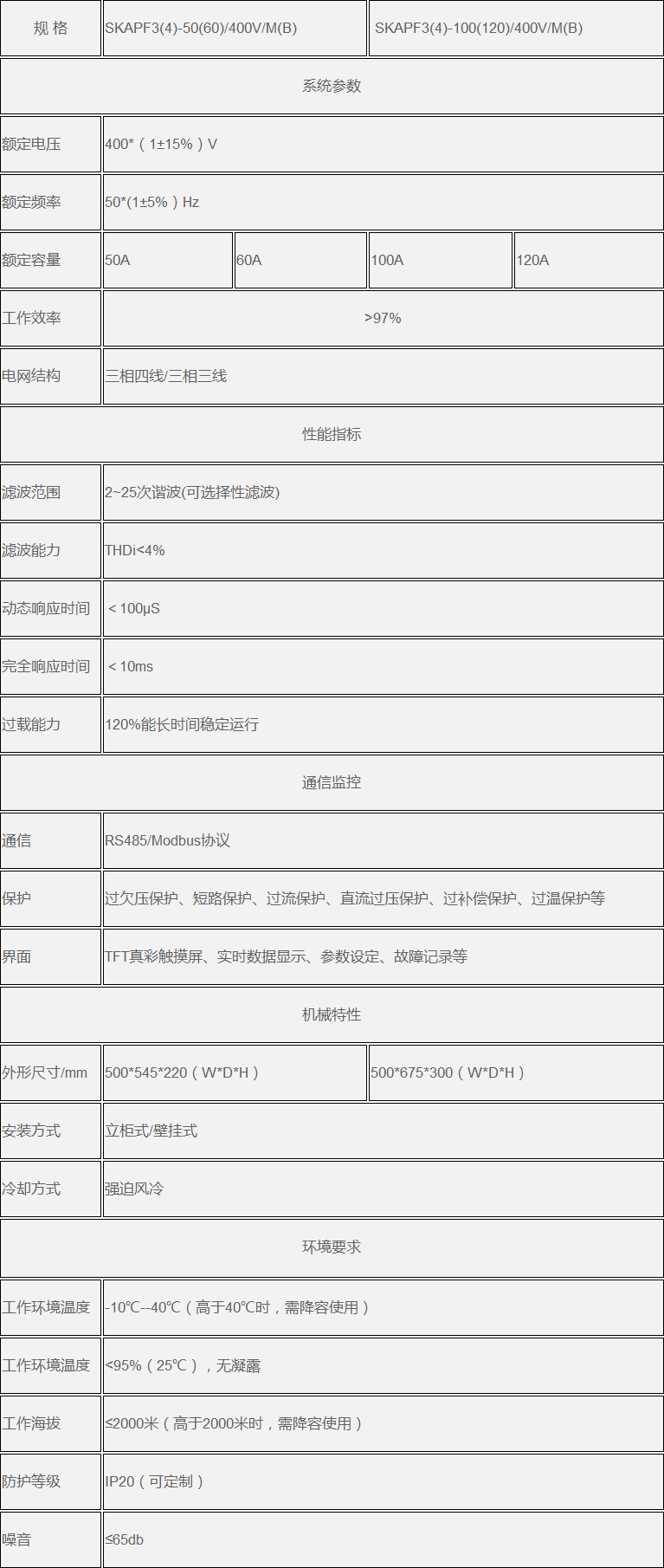

技術指標

注:提供內部模塊并聯立柜式產品,單柜最大480A,可以多柜無限并聯增容。
