補償原理

（1）三相不平衡補償原理

    MPQC可以改善不同狀況的電網不平衡。如果是負載電流引起三相不平衡，可以通過調節三相電流分配來改善；如果是電網側電壓引起的三相不平衡，可能通過發出感性或容性無功來改善。能有效抑制電網三相電流不平衡，阻尼電網諧振。

（2）無功補償原理

    MPQC通過檢測電網電流超前或滯后電壓的狀態來判斷電網處于感性或容性，發出與電網同頻率并相反的無功電流與字抵消，即當電網處于感性時，發出容性無功，當電網處于容性時，發出感性無功，從而達到補償無功的目的。并動態補償系統無功，在短時間內完成額定容性無功功率到額定感性無功功率的相互轉換，可以勝任對沖擊性負荷的補償，不會出現過補或欠補等問題，是傳統無功補償設備所不能企及的。

（3）諧波濾除原理

    MPQC采用高頻PWM變流技術、高性能DSP控制芯片和全控型電力電子器件，運用先進的控制理論和全數字控制方法，實時檢測電網中負載電流，快速分離出諧波電流分量，并根據諧波電流的大小產生控制指令，實時將大小相等、方向相反的補償電流注入到電網中，實時瞬時濾除諧波。

（4）電壓波動和閃變抑制原理

    MPQC通過對補償點電壓即時跟蹤，對系統中電壓波動和閃變進行抑制。當電壓發生單相可三相驟升，驟降等問題。驟升在額定110%以內，驟降在額定50%以內，寬度在2S以內時，MPQC可以通過發出感性或容性無功，增大電網容量，從而達到穩定電壓的目的。



性能特點

◆同時補償電網無功、諧波、三相不平衡、電壓波動和閃變

◆改善因雷擊、短路、過負荷等原因造成的電壓閃變等異常情況

◆模塊結構設計，體積小，重量輕，易于安裝和調試

◆獨特的散熱設計，噪聲小，使用壽命長，設備免維護，節省人力成本

◆自動限流功能，避免長時間輸出過載，運行安全可靠

◆高可靠性的補償效果，實時補償，響應時間小于20毫秒

◆無容量衰減，增加電網容量，降低損耗，凈化電網

◆連續可調的無功補償能力，克服電容器分級補償能力不足的情況

◆多重保護功能：過欠壓保護、過流保護、短路保護等，適應各種惡劣環境

◆大幅度降低低壓配電網的變壓器和線路損耗，使提高配電網實際輸電容量

◆濾除配電網用戶設備產生的諧波電流，消除諧波電流在線路上產生的損耗及對其他用電設備的干擾

◆有效減小零線電流，減小供電線路損耗，提高供電質量，延長設備使用壽命

◆采用IGBT構成電流源型全控補償裝置，從機理上避免了由傳統電容帶來的諧振現象，更穩定、安全



適用范圍

◆需要對無功、諧波和三相不平衡進行綜合補償?shù)挠秒娤到y(tǒng)

◆使用特殊交流電壓的電解工業領域

◆功率因數低區域用電系統，例如工廠、企業等

◆使用大功率非線性負載、沖擊性負載（例如氣泵等）的生產企業

◆用電狀況惡劣的邊遠電區，例如農村、山區、風電場等

◆對電網質量要求高的用電系統，例如醫院等

◆對電網電壓波動和閃變敏感的用電系統，如精密紡織等

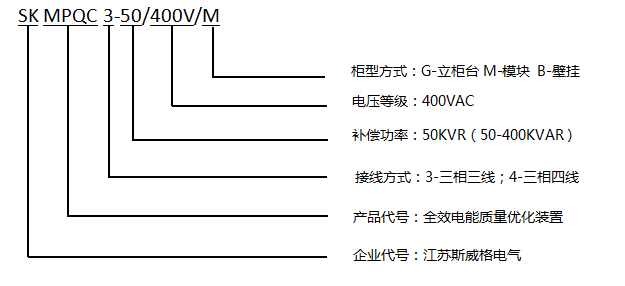

型號說明

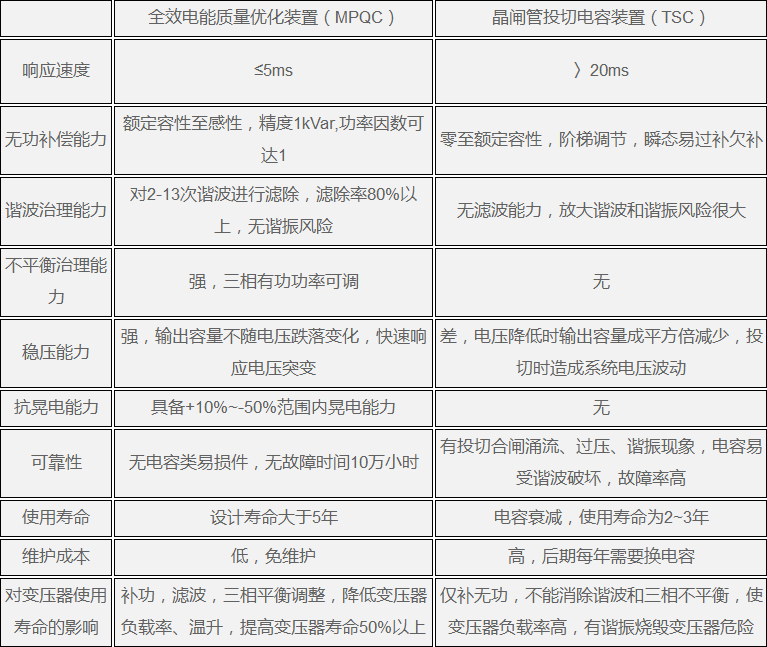

與傳統產品對比

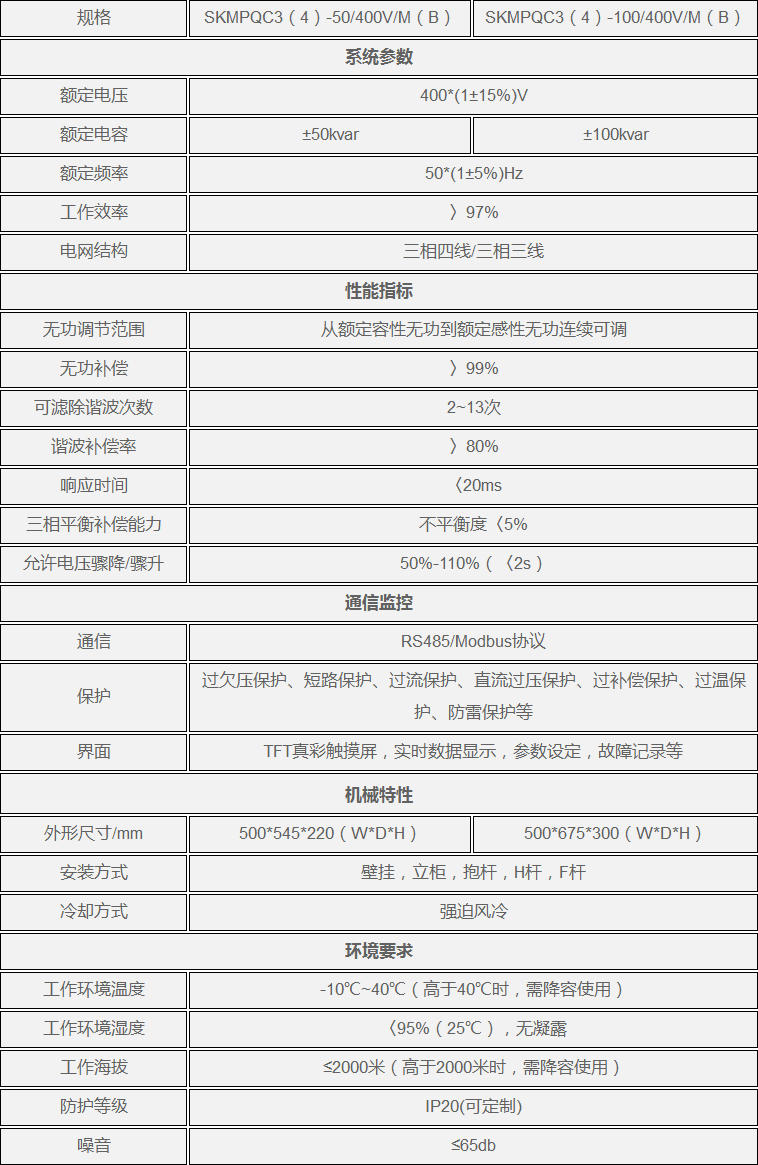

技術參數


注：提供內部模塊并聯立柜式產品，單柜最大400kvar，可以多柜并聯增容。
