系統概述

    現代工業生產過程中普遍存在著熱量利用率低下，排放煙氣溫度過高，熱量浪費等嚴重問題。余熱回收鍋爐即是將工業生產中排放的高溫?zé)煔饨?jīng)過換熱器來加熱水，生成熱水或者水蒸汽，從而達到利用余熱，節約能源的目的。我公司根據余熱回收的設備的特點，結合多年的控制經驗，基于ABB AC500系列PLC開發了本套控制系統。

系統功能

    >大汽包和小汽包的液位采用三沖量調節的控制方式進行控制，以保證液位的真實準確；

    >大汽包的排氣壓力，均與排空閥聯鎖，以保證設備的正常，安全生產；

    >軟化水箱及無氧水箱的液位均與進水閥聯鎖，實現液位低了自動進水，液位高了自動關閥的功能；

    >煉鐵進入的煙氣閥采用分程控制的方式進行控制；

    >上位機對各個重要測量值的數據實時記錄，并對產量（生成的水蒸汽）進行積累，以便和進入的軟化水進行對比，提高生產效率。

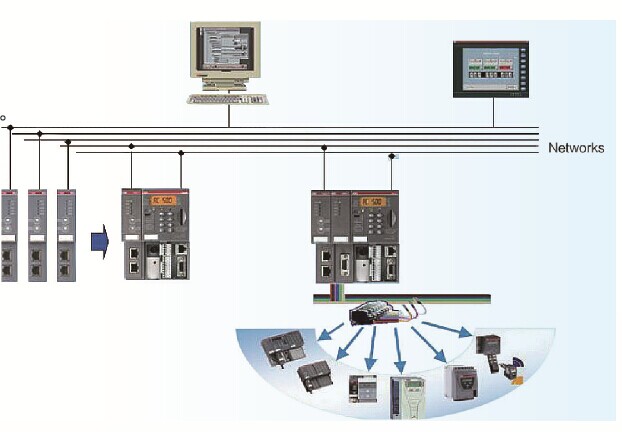

系統結構

    >控制系統：由PLC,變頻器等組成。

    >人機界面：ABB觸摸屏或者工控機。

系統特點

    >系統實時顯示溫度，壓力，流量等參數信息，并對部分監視點進行報警和記錄，方便客戶查詢數據，以提高企業效率，同時提高能源利用率；

    >現場大小汽包液位均采用三沖量調節的計算算法，使得液位準確，以便最后得出的氣體產量更加接近真實；

    >生產數據報表運用數據庫管理系統，保存時間長，調用簡便；

    >該系統ABB PLC與儀表，變頻器及上位機設備均采用總線方式通訊，使系統對整個現場設備有著很高的控制效果，并節約成本；

    >系統操作簡便，整個系統的安全性較高，采用了多重保護和聯鎖。

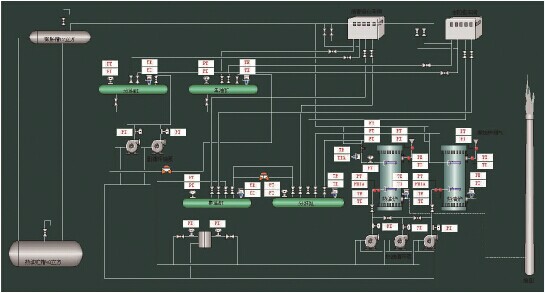

人機界面
