系統概述

    YX2000變電站自動化系統適用于220KV及以下各種電壓等級的升壓或降壓變電站，提供了測量、控制、監視、保護、濾波、通信、報表、小電流接地選線、電壓無功自動補償、五防、故障分析及其他自動化功能。在傳統的架構基礎上本系統拓展了基于IEC61850標準接口的功能。從而使系統更具有良好的開放性，可以通過各種現場總線接入其他智能設備，如智能電度表、直流電源系統等；并可以采用多種國際標準，行業標準的規約與多級調度自動化系統或集控站進行通信，實現遠方測量、監視和控制。本系統用于集控站時，向下完成多個變電站進行監控，向上實現與上級調度系統通信。

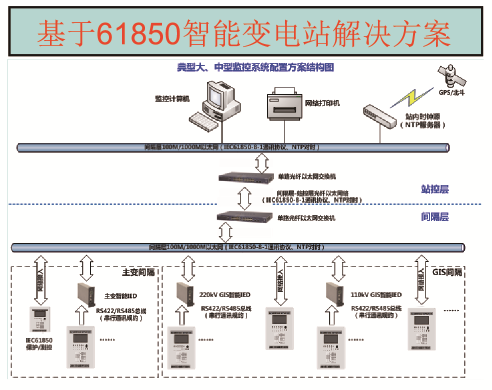

    基于IEC61850數字智能變電站綜合自動化系統立足于變電站整體運行可靠性，通過各類型電子互感器、一次設備在線監測技術提高一次設備的智能化，通過高可靠性采樣同步技術、網絡流量控制等實現二次設備系統網絡化，通過站域保護控制、多功能一體化測控技術實現變電站二次的優化集成，通過程序化操作、智能開票、智能告警及分析決策等技術實現多專業協調的一體化運維。以此形成基于IEC61850標準的多方面協調的智能變電站一、二次系統整體解決方案，為變電站運行監控與維護管理提供簡便、可靠、智能的一站式服務，實現變電站的可測、可視、可控，使變電站運行更經濟、更可靠、更智能。

系統功能

    變電站綜合自動化系統由站控層、通訊層以及電氣間隔層三部分組成。集測量、信號。保護、控制、遠動、管理為一體，滿足綜合自動化系統有人或無人值守變電站的要求。完成對整個變電站的計算機監控系統的管理，數據庫管理，在線及離線計算，運行監視控制，各圖表曲線的生成，數據報表，聲光報警，事故，故障信號的分析處理等功能。用戶及工作站監控站完成對整個電站的計算機監控系統的管理，數據庫管理，在線或離線計算，運行監視控制，各圖標曲線的生成，數據報表，聲光報警，事故、故障信號的分析處理的功能。

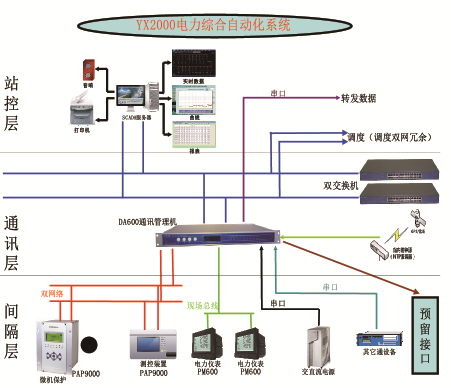

    傳統電力監控系統結構為三個層次：

    間隔層：由分布式測控裝置、保護裝置及站內智能儀表組成

    通訊層：由通訊服務器實現通訊功能

    站控層：由當?shù)乇O(jiān)控后臺組成

    支持的通訊協議：IEC6185、IEC60870-5-101\102\103\104、CDT、DISA、MODBUS、DNP3等。

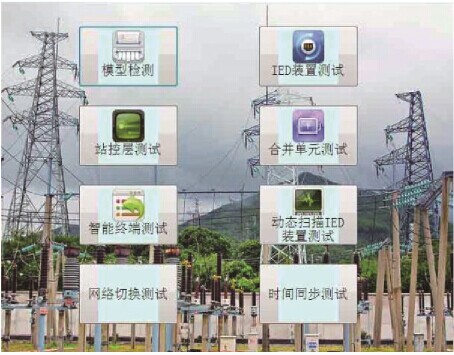

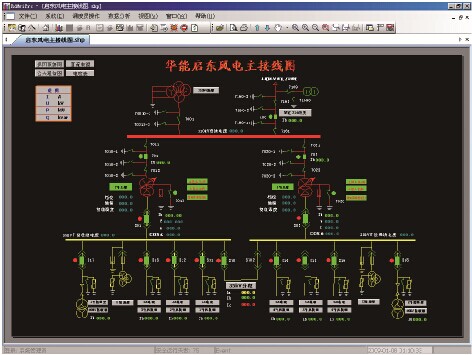

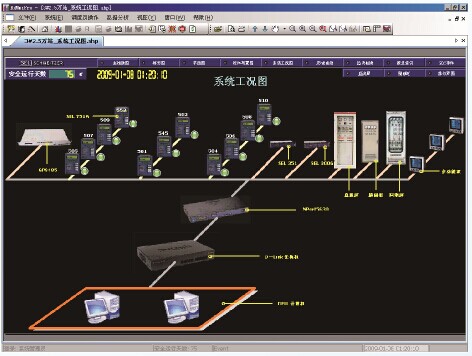

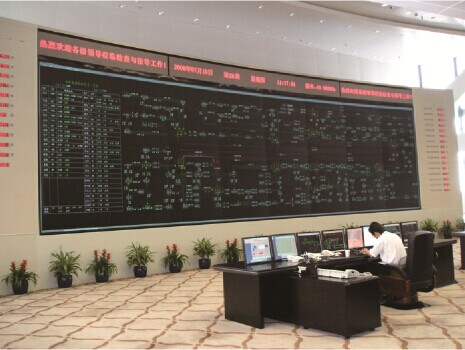

 操作界面
