煤氣柜檢測方案

檢測方式：

采用激光檢測方法，實時獲取柜位、活塞位置信號，用于氣柜安全運行數據判斷。

柜位檢測：柜位計垂直安裝與氣柜頂部，浮盤受光點安裝海郅翰專用激光反射板，更好完成激光接收與反射工作?？蛇xG1’1/2螺紋安裝或法蘭萬向定位安裝方式，被測浮盤隨柜容增減上下升降時，激光柜位計實時計量并信號變送4~20mA信號輸出至中控室PLC或DCS信號采集終端，為便于系統智能化以后升級，產品同時具備RS485\4~20mA\ 兩組可編程開關量信號輸出，更能完善匹配兼容各信號采集終端設備。YX－100D－GS激光柜位計整體隔爆認證、無需后臺采集端安裝安全柵。全電路隔離，內部集成2千伏防雷模塊，更能保護激光柜位計安全運行。

活塞平衡檢測：柜頂調平裝置處選取對角安裝的4臺防爆激光活塞平衡檢測儀，實時監控活塞傾斜度變化。防爆激光活塞平衡檢測儀檢測采用激光時域測量法，測量激光反射時間，再根據光波傳播時間，通過內置精確定時器，經過多組測量得到高精度數據。

就地安裝防爆配電箱，用于防爆激光柜位與防爆激光活塞平衡檢測儀供電。電纜規格與用途：

1)         起點：控制室—終點：防爆配電箱    RVV-3*2.5   1根

2)         起點：控制室PLC柜---終點：激光柜位計與防爆活塞平衡檢測RVVP—2*1.5  5根

3)         起點：激光柜位計與防爆活塞平衡檢測—終點：防爆配電箱    RVV-2*1.5   5根

4)        機械柜位檢測配合儀表檢測柜位，從測量技術及方法上保證氣柜運行在安全行程內。

科學的檢測方法

將柜位檢測信號及活塞位置檢測信號采集到系統中，通過系統集成實現柜位、活塞平衡安全運行的檢測、報警及自動連鎖。

 安裝示意圖：

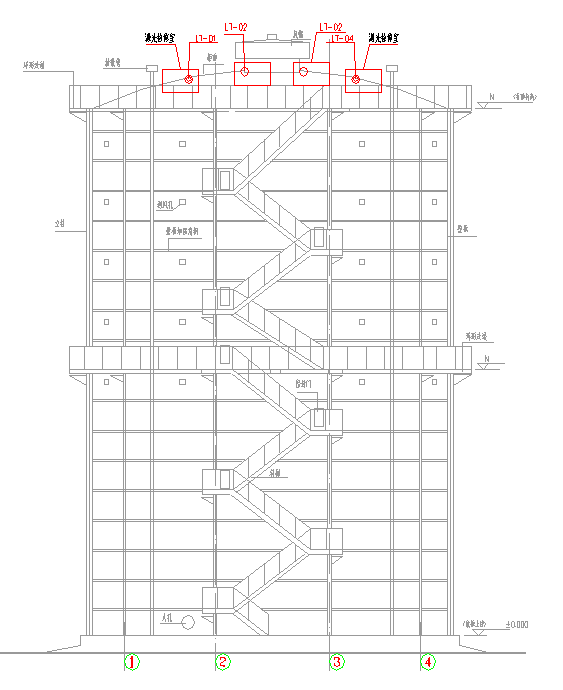

柜體儀表位置圖一

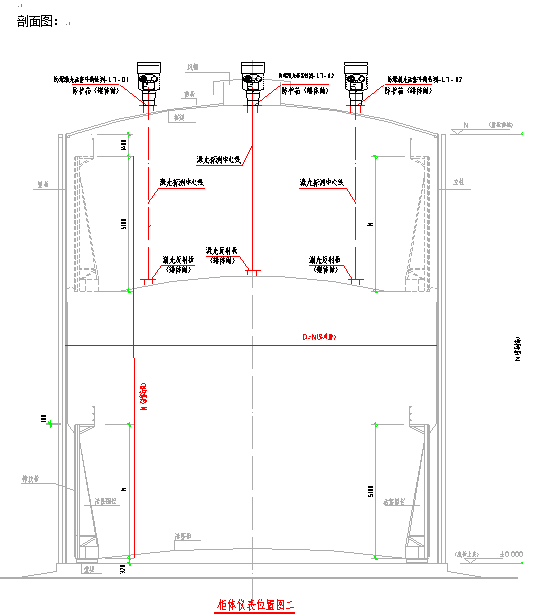

剖面圖：

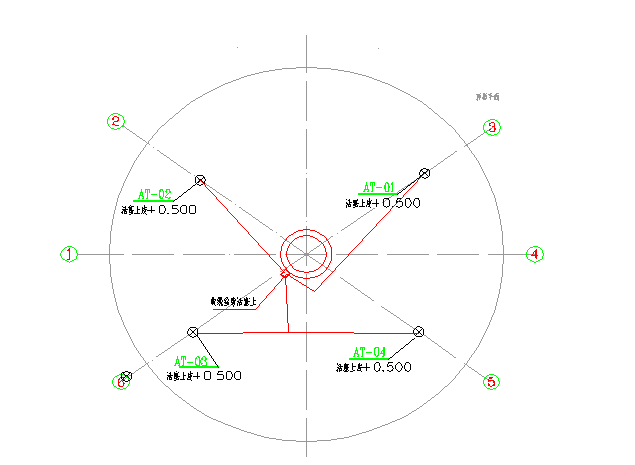

活塞頂部測點布置圖：

 1，激光反射板固定方式為：激光受光點固定4個可調螺桿，激光反射板由激光活塞平衡檢測設備廠家提供，反射板四角開孔，孔徑建議φ8mm。反射板水平安裝與可調螺桿上方。找中心點可用吊鉛錘方式。

2，激光反射板正反面分為灰色面與白色面，灰色面朝上為激光受光面。

3，防護罩制作考慮防雨，通風散熱。

4，現場儀表的安全保護接地，與就近設備接地網（4歐及以下）作等電位連接。

維護：

為了防爆型激光柜位平衡系統長期無故障的工作，定期對傳感器及配套設備進行檢查。

1.反射板：初次安裝時，反射板中心點應定位于激光垂直射下的位置，可以采用吊鉛錘的方法查找。定期對反射板上的灰塵或污垢進行清理。

2.激光點位置：定期對激光點位置進行檢查，清理反射板時可以檢查一下激光點是否在反射板的中心附近，以防活塞在運行過程中，激光點脫靶，造成測量數據不準確。

3.柜位儀鏡頭：海郅翰配套鏡頭專用清理包，定期對鏡頭灰塵或污垢進行清理。

結語

采用機械與儀表兩種不同原理的檢測方法，通過在PLC系統中設置完善的報警連鎖功能，建立完善的的維護制度，確保氣柜長期安全、穩定運行。

以上方案為建議性方案，實際應用中可以優化，我司提供現場設備由廠里確定實際應用過程控制。
